實心軸編碼器安裝方法及注意事項

2021-11-18

　　編碼器安裝方式：
　　a將實心軸編碼器用內六角螺釘固定到編碼器支架上，擰緊螺釘；
　　b將客戶端電機用內六角螺釘固定到電機支架上，擰緊螺釘；

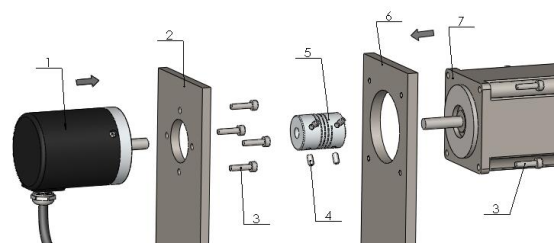

　　1—實心軸編碼器2—編碼器支架3—內六角螺釘4—頂絲
　　5—彈性聯軸節6—電機支架7—客戶端電機
　　c然后用頂絲將彈性聯軸節一端固定到編碼器主軸上；
　　d再將客戶端電機輸出軸用頂絲固定到彈性聯軸節的另一端，擰緊頂絲，固定好客戶端電機。

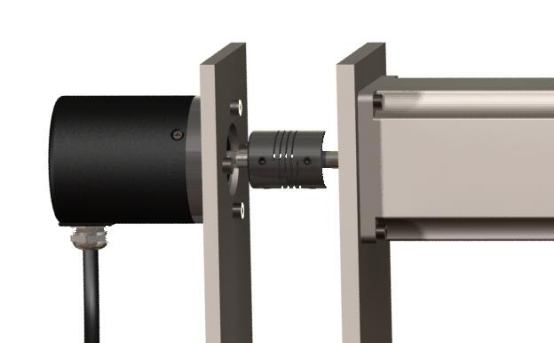

　　e編碼器機械安裝完成。


　　注意事項：
　　本品為精 密儀器，出廠前經過嚴格調校，切勿私自拆改。
　　切勿再加工輸出軸。
　　切勿用力碰撞、敲擊編碼器。
　　注意防塵、防水、防銹。
　　選擇合適規格的彈性聯軸節連接實心軸編碼器和客戶端電機。
　　選擇合適規格的內六角螺釘和頂絲匹配編碼器和彈性聯軸節，擰緊各連接處避免松動。
　　編碼器支架參照編碼器外形尺寸圖設計；電機支架參照客戶端電機外形設計。
　　安裝編碼器時，應保證編碼器主軸和客戶端電機輸出軸處于同一條軸線上，同軸度≤0.1mm。系統安裝完成后，保證各部件緊固連接無松動現象。
　　編碼器安裝使用應由專業人員進行操作，使用前應仔細閱讀說明書，定期進行檢查和維護。
　　編碼器電氣使用要求：
　　1.電源：線性直流電源，輸入電壓4.9V～5.1V，寬壓產品電壓適用范圍為10V～30V。
　　2.電源紋波：標準要在20mV以內，不要超過±50mV。
　　3.線長：編碼器5V供電下線長不要超過2m。
　　4.檢測接口：使用485-232轉換模塊或者直接選485-USB轉換模塊。
　　5.供電方式：標準的供電方式是單臺編碼器單電源供電。
　　檢測方法：
　　1.連接編碼器后打開電源，用萬用表或者示波器測量編碼器線端電壓4.9V～5.1V。寬壓產品編碼器線端電壓10V～30V。電壓正常后用電腦串口助手或者采數軟件檢測編碼器數據是否正確。
　　設備放入高低溫箱后重復1、2步驟。
